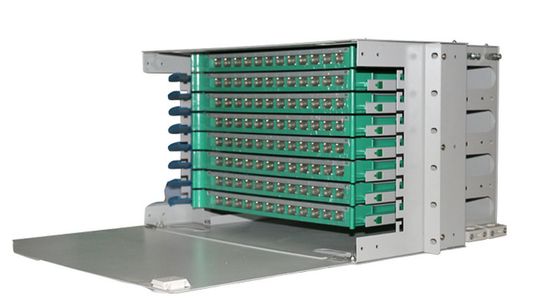

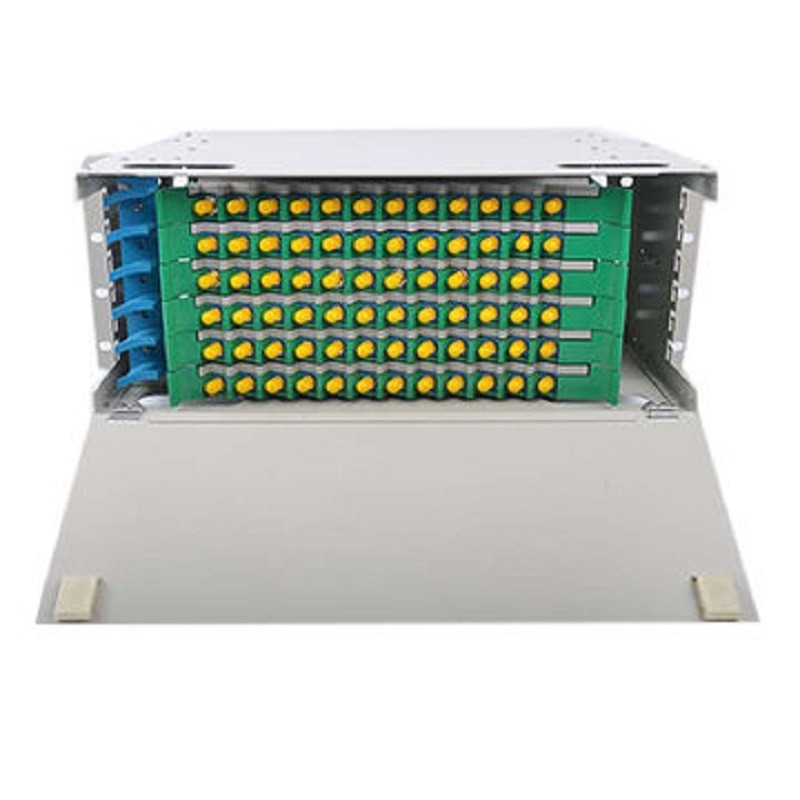

FTTX 144 پورت فریم توزیع نوری ODF در فضای باز
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | فریم توزیع نوری ODF در فضای باز,پورت 144 ODF خارجی,فریم توزیع نوری FTTX,144 port Outdoor ODF,FTTX Optical Distribution Frame |
||
FTTX 144 پورت فریم توزیع نوری ODF در فضای باز
ظرفیت بزرگ 72 96 144 پورت ODF فیبر نوری بیرونی / پانل پیچ اصلی فریم توزیع
مقدمه
جعبه پایانی فیبر نوری می تواند در اتصال شاخه ای از پایانی فیبر استفاده شود، به عنوان جعبه توزیع کار می کند، ساختار استاندارد، نصب قفسه، برای نصب FC،SC،ST در دسترس است,آداپتورهای LC.
ویژگی های ساختاری
l تمام شاخص های املاک مطابق با استاندارد ملی YD/T9251997 است.
l بدن از ورق فولادی سرد استفاده می کند که قدرت چسبندگی قوی، هنری و دوام دارد.
l طراحی متمایز ورود 1-2 کابل و خروجی فیبر از 1-24 هسته انعطاف پذیری را تضمین می کند.
l ورودی کابل با مقاومت روغن NBR برای افزایش انعطاف پذیری مهر و موم شده است. کاربران می توانند انتخاب کنند که ورودی و خروجی را سوراخ کنند.
l تراک فايبر ذوب و واحد جدا از عایق زمین قرار دادن هسته، گسترش ظرفیت و کابل زمین انعطاف پذیر، راحت و امن است.
مشخصات فنی
اندازه بیرونی: (طول × عرض × ارتفاع) 430x300x1U/2U
شعاع پیچ و تاب فیبر نوری: ≥40mm
ضایعات اضافی از سینی فیبر: هیچ
طول فیبر باقی مانده در سینی: ≥1.6m
ظرفیت فیبر: 48 هسته
دمای کار: - 400C ~ + 600C
مقاومت فشار جانبی: 500N
مقاومت در برابر ضربه: 750N
قاب توزیع فیبر نوری نصب شده بر روی قفسه
| مدل | تعداد هسته ها | ارتفاع | ابعاد ((cm) | وزن ((کیلوگرم) |
| ODF-R144 | 144 | 7U | 49×30.5×3115 | 17.1 |
| ODF-R96 | 96 | 5U | 49*30.5*22.25 | 11 |
| ODF-R72 | 72 | 4U | 49*30.5*178 | 9 |
| ODF-R48 | 48 | 3U | 49×30.5×1335 | 7 |
| ODF-R36 | 36 | 2U | 49*30.5*89 | 5.7 |
| ODF-R24 | 24 | 2U | 49*30.5*89 | 4.6 |
-
