| Size: | 330×183×70/100mm | Material: | Cold rolling steel sheet |
|---|---|---|---|
| Panel port: | ST/FC/ST | Fiber capacity: | 48 Core |
| Weight: | 1.7/2 Kg | ||
| برجسته کردن: | جعبه اتصال نوری ROSH,جعبه اتصال ROSH ST,جعبه اتصال هسته ای ROSH 48,ROSH ST Junction Box,ROSH 48 Core Junction Box |
||

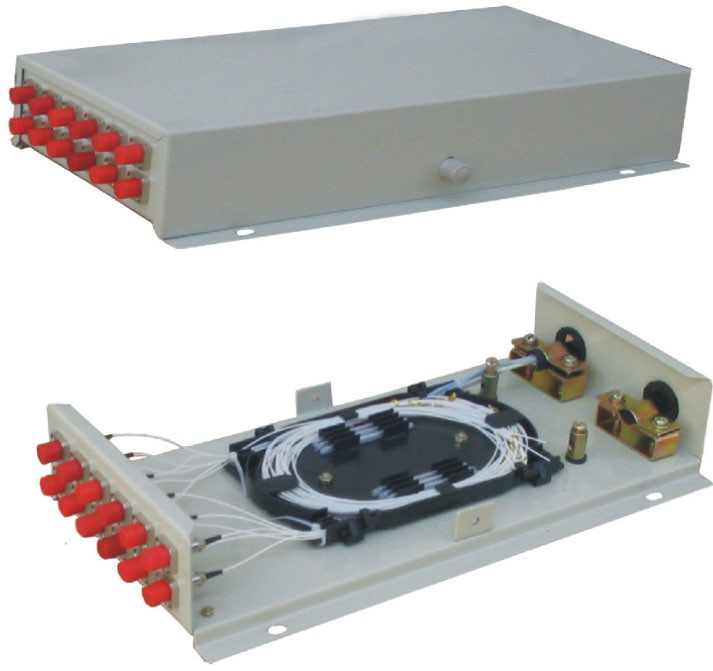

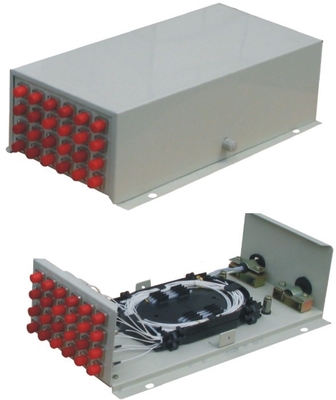

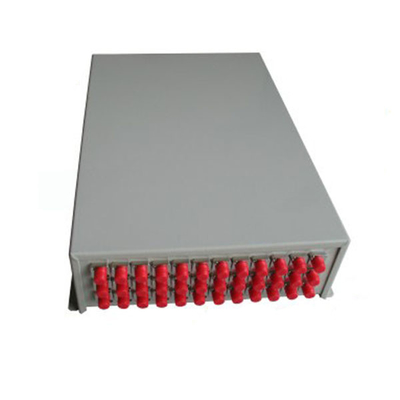

جعبه اتصال نوری FC ST ROSH با قابلیت نصب روی دیوار با 48 هسته
جعبه ترمینال فیبر نوری پچ پنل دیواری GPZ-48A,12 هسته، 24 هسته، 48 هسته
کاربرد:
این محصول می تواند در ترمینال کابل های نوری، انواع و ساختارهای مختلف، که قطر آنها در داخل سینی 18 میلی متر است، استفاده شود.
ویژگی های ساختاری:
1. تمام شاخص های خواص مطابق با استاندارد ملی YD/T814-1996 است.
2. بدنه از ورق فولادی نورد سرد استفاده می کند و سطح از تکنیک پلاستیک دمشی کم نور استفاده می کند. نیروی چسبندگی قوی، هنری و بادوام.
3. طراحی متمایز 1 تا 2 ورودی کابل و خروجی فیبر 1 تا 48 هسته، انعطاف پذیری را تضمین می کند.
4. ورودی کابل و خروجی فیبر با NBR مقاوم در برابر روغن مهر و موم شده اند تا انعطاف پذیری را افزایش دهند. کاربران می توانند ورودی و خروجی را انتخاب کنند.
5. سینی ذوب فیبر همپوشانی و واحد زمین عایق جداگانه، آرایش هسته ها، گسترش ظرفیت و کابل-خاکی را انعطاف پذیر، راحت و ایمن می کند.
مشخصات فنی اصلی
1. اندازه خارجی: (طول × عرض × ارتفاع) 330 × 183 × 70/100
2. وزن: 1.7/2 کیلوگرم
3. شعاع سیم پیچ فیبر نوری: ≥40 میلی متر
4. تلفات اضافی سینی فیبر: هیچ
5. طول فیبر باقی مانده در سینی: ≥1.6 متر
6. ظرفیت فیبر: 48 هسته
7. دمای کار: - 400C ~ + 600C
8. مقاومت در برابر فشار جانبی: 500N
9. مقاومت در برابر ضربه: 750N
عملیات
1. کابل را پوست بگیرید، محفظه بیرونی و داخلی و همچنین لوله انقباضی شل را بردارید و گریس پرکننده را بشویید و 1.1 تا 1.6 متر فیبر و 20 تا 40 میلی متر هسته فولادی باقی بگذارید.
2. کارت پرس کابل و کابل و همچنین هسته فولادی تقویت کننده کابل را ثابت کنید.
3. فیبر را به داخل سینی ذوب و اتصال هدایت کنید، لوله انقباض حرارتی و لوله ذوب شده را به یکی از فیبرهای اتصال ثابت کنید. پس از ذوب و اتصال فیبر، لوله انقباض حرارتی و لوله ذوب شده را حرکت دهید و میله هسته تقویت کننده فولاد ضد زنگ (یا کوارتز) را ثابت کنید، اطمینان حاصل کنید که نقطه اتصال در وسط لوله محفظه است. لوله را حرارت دهید تا این دو به یکدیگر تبدیل شوند. مفصل محافظت شده را در سینی فیبر قرار دهید. (یک سینی می تواند 12 هسته را قرار دهد)
4. فیبر سمت چپ را به طور مساوی در سینی ذوب و اتصال قرار دهید و فیبر سیم پیچ را با کراوات های نایلونی ثابت کنید. از سینی ها از پایین به بالا استفاده کنید. پس از اتصال تمام فیبر، لایه بالایی را بپوشانید و آن را ثابت کنید.
5. آن را قرار دهید و از سیم زمین مطابق با برنامه پروژه استفاده کنید.
6. درپوش را ببندید. می توان آن را روی دیوار یا در خط افقی نصب کرد.
| لیست بسته بندی | |
| بدنه اصلی محفظه ترمینال | 1 عدد |
| پارچه ماسه زنی | 1 عدد |
| علامت ذوب و اتصال | 1 عدد |
| محفظه فیبر | 2-48 عدد |
| کراوات | 4-16 عدد |
