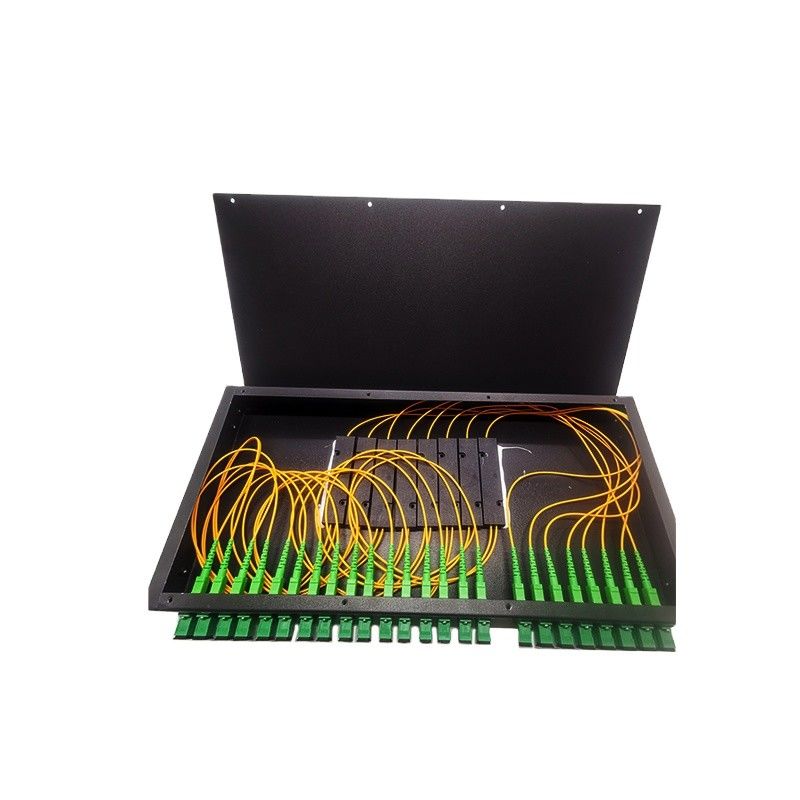

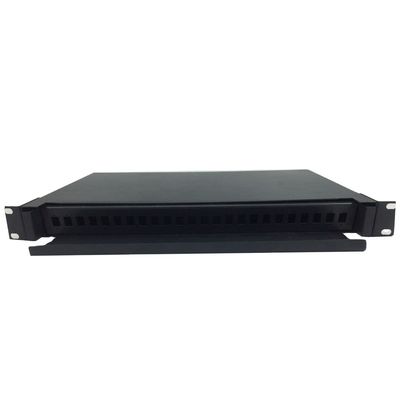

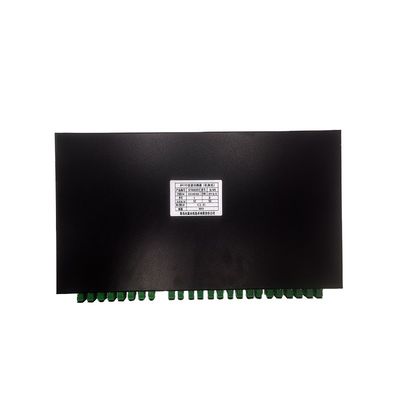

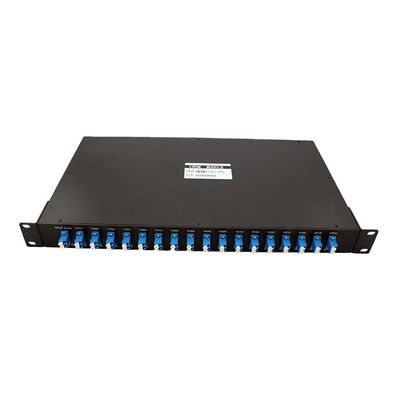

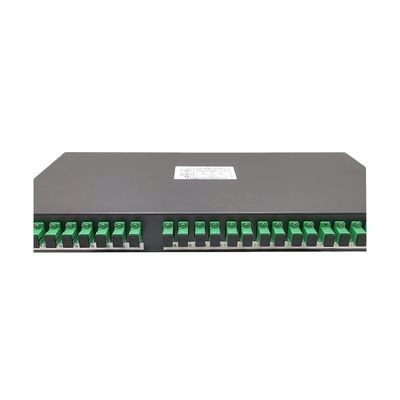

پچ پنل های رک مونت 1U فیبر نوری Odf با اسپلیتر 1X2
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | پچ پنل های رک مونت با اسپلیتر 1X2,پچ پنل های اسپلیتر 1X2,پچ پنل های Odf 1U,1X2 Splitter Patch Panels,1U Odf Patch Panels |
||
پانل های پچ رک مونت 1U فیبر نوری Odf 1X2 Splitter
رک مونت 1U فیبر نوری odf 24 پورت 24 هسته ای پچ پنل فیبر نوری نصب 8 عدد 1X2 Splitter
1. معرفی محصول
مالتی پلکسر تقسیم طول موج متراکم (DWDM) بر اساس تکنیک فیلتر غشایی و طراحی بسته بندی ریز نوری پیوند فلزی بدون شار اختصاصی، در طول موج های ITU برای دستیابی به آپلینک و داون لینک است. این طول موج مرکز کانال ITU، تلفات درج کم، جداسازی کانال بالا، مصرف انرژی کم، ویژگی های پهنای باند گسترده، بدون حلقه چسب، پایداری حرارتی عالی و قابلیت اطمینان و غیره را فراهم می کند. در یک سیستم شبکه مخابراتی، می توان از آن برای سیگنال نوری آپلینک یا داون لینک استفاده کرد.
2. مشخصات فنی
| پارامتر | 4 کانال | 8 کانال | 16 کانال | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| طول موج کانال (نانومتر) | 1270~1610 | ||||||||||
| دقت طول موج مرکز (نانومتر) | ±0.5 | ||||||||||
| فاصله کانال (نانومتر) | 20 | ||||||||||
| پهنای باند عبوری کانال (@-0.5dB پهنای باند (نانومتر) | >14 | ||||||||||
| تلفات درج (dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| یکنواختی کانال (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| ریپل کانال (dB) | 0.3 | ||||||||||
| جداسازی (dB) | مجاور | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| غیر مجاور | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| حساسیت دمایی تلفات درج (dB/℃) | <0.005 | ||||||||||
| تغییر دمای طول موج (نانومتر/℃) | <0.002 | ||||||||||
| تلفات وابسته به قطبش (dB) | <0.1 | ||||||||||
| پراکندگی حالت قطبش (PS) | <0.1 | ||||||||||
| جهت (dB) | >50 | ||||||||||
| تلفات بازگشتی (dB) | >45 | ||||||||||
| حداکثر توان قابل تحمل (mW) | 500 | ||||||||||
| دمای کار (℃) | -5~+75 | ||||||||||
| دمای ذخیره سازی (℃) | -40~85 | ||||||||||
| ابعاد بسته (mm) | 1. L100 x W80 x H10 (ماژول 2 CH~8CH) | ||||||||||
| 2. L120xW800xH18 (ماژول 9 CH~18CH) | |||||||||||
توجه: موارد فوق بدون کانکتور است، اگر با کانکتور باشد، 0.2dB بیشتر اضافه کنید.
3. کاربرد
4. ویژگی ها
- تلفات درج کم
- جداسازی کانال بالا
- مسیر نوری بدون اپوکسی
- پایداری حرارتی عالی و قابلیت اطمینان
- مطابقت با telcordia GR-1221 و استاندارد حفاظت از محیط زیست RoHS
5. اطلاعات سفارش
| پیکربندی | شماره کانال | کانال | نوع پیگتیل | طول فیبر | ابعاد (mm) | کانکتور |
| M=Mux D=Demux |
04=4 کانال 08=8 کانال 16=16 کانال
N=N کانال …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=ویژه… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=سایر |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U Rack |
0=هیچ 5=سایر |
-
