پانل های پچ رک مونت 4U ODF با 288 هسته SC Duplex
| Type: | Slide Draw | Apply port: | SC/FC/LC/ST |
| Material: | Cold rolled steel sheet | Color: | Black |
| Size: | 130*300*4Umm | Fiber Capacity: | 144 |
| High Light: | پانل های پچ رک مونت 4U ODF,پانل های پچ 4U SC Duplex,پانل های پچ 4U با 288 هسته,4U SC Duplex Patch Panels,4U 288 Cores Patch Panels |
||

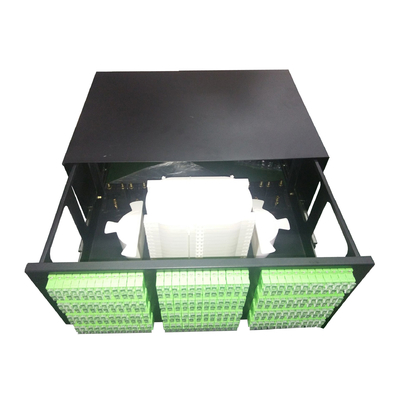

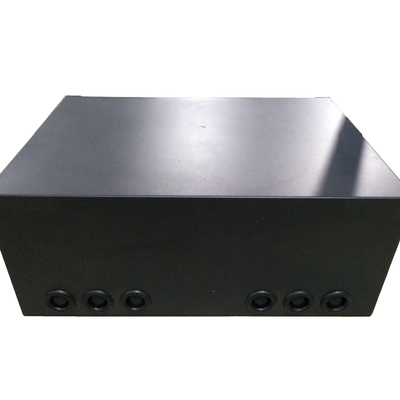

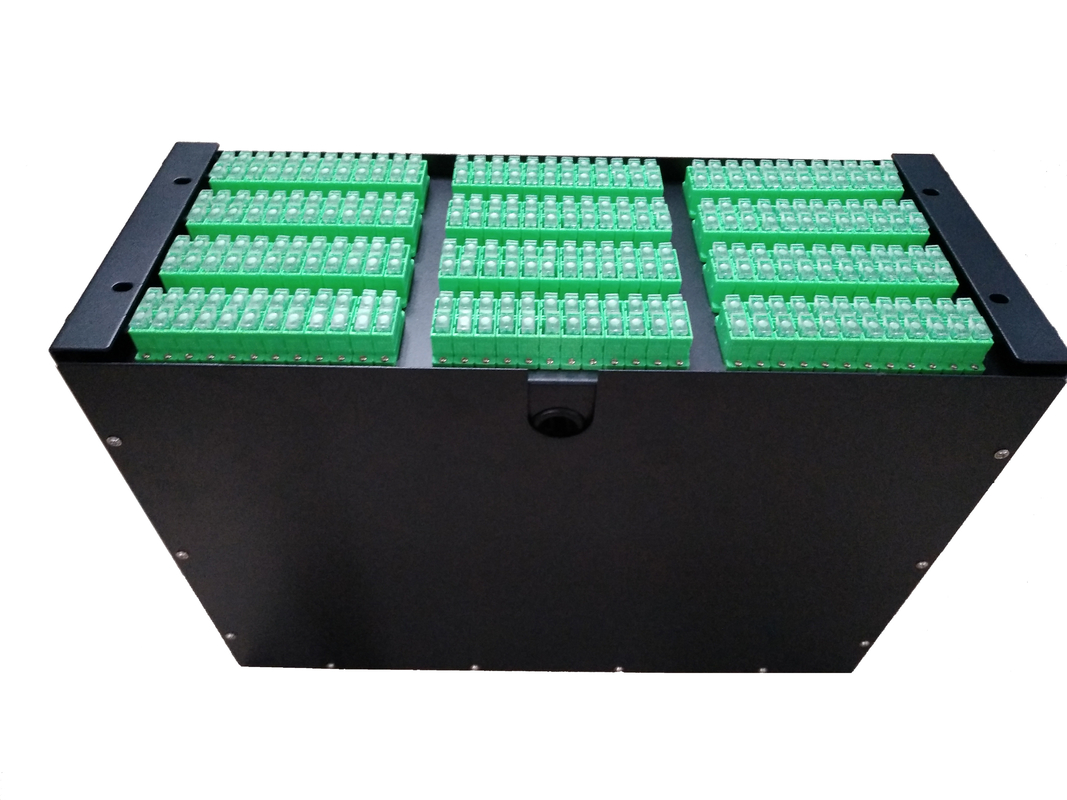

پنل های پچ رک مونت 4U با 288 هسته SC Duplex ODF
پنل پچ رک مونت فیبر نوری با آداپتورهای SC Duplex با 288 هسته، 19 اینچ، 4U با مسیر کشویی
مقدمه:
پنل پچ فیبر نوری از نوع کشویی فلزی، تجهیزات کمکی برای سیم کشی ترمینال در شبکه ارتباطی انتقال فیبر نوری است که برای اتصال مستقیم و انشعاب کابل نوری داخلی مناسب است.
و از فیبر محافظت می کند.
با آداپتورها و پیگتیل های SC/APC تکمیل شده است، گوش های رک مونت با پیچ در کارخانه روی جعبه ثابت می شوند، هنگام ساخت در محل، آن را برداشته و روی رک نصب کنید.
ویژگی ها:
- قابل استفاده در ترمینال و ساختار استاندارد 19 اینچی,
- طراحی کشویی فلزی
- رک مونت در فریم توزیع نوری ODF
- مناسب برای آداپتورهای FC، SC، ST، LC، E2000
- ورق فولادی نورد سرد، با پاشش الکترواستاتیک
- اندازه جعبه: 430*300*6U
پنل پچساختار
شامل 3 قسمت: بدنه جعبه, اجزای داخلی، کانکتور فیبر نوریمحافظ.
1. بدنه جعبه
راحتبرای باز کردن ونصب, دارایارتفاع ولتاژ بالا دستگاه برایقطعه فلزیها.
2. مناجزای داخلی عمدتاً 3 مورد هستند:
الف. پشتیبانی: بدنه ساختار داخلی، که برای پشتیبانی داخلی استفاده می شود;
ب. سینی اتصال: برایذخیره کانکتور فیبر نوری, قطعه محافظها و فیبر باقی مانده,
باقی مانده طول فیبر نوری≥1.6 متر, خم شعاع≥37.5 میلی متر, همچنین دارای یادداشت برای شناسایی فیبر;
ج. دستگاه ثابت: برای ثابت کردن غلاف کابل نوری, عضو تقویت کننده و پیگتیل سیم کشی.
محافظت بخش هایی از کانکتورهای فیبر نوری: آستین و غده لاستیکی کابل
کاربرد:
1. مخابرات
2. CATV
3. LAN & WAN
4. شبکه
5. پهنای باند
مشخصات
| نوع |
ابعاد (میلی متر) |
حداکثر ظرفیت (هسته) |
اندازه کارتن (میلی متر) |
تعداد/ کارتن (عدد) |
G.w (کیلوگرم) |
| GPSM-1U-SC12 | 430*300*1U | 12 | 485*420*350 | 5 | 29 |
| GPSM-1U-FC24 | 24 | 485*420*350 | 5 | 29 | |
| GPSM-1U-2SC24 | 48 | 485*420*350 | 5 | 29 | |
| GPSM-2U-FC48 | 430*300*2U | 48 | 500*355*550 | 4 | 26.5 |
| GPSM-4U | 430*300*4U | 192 | 500*350*540 | 1 | 18.9 |
-
