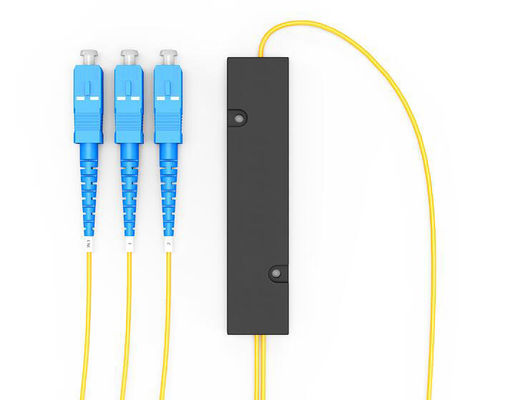

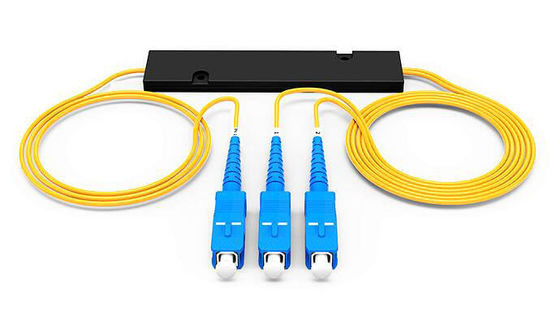

1260nm 2.0mm SC UPC 1x2 PLC فیبر نوری تقسیم کننده
| Channel: | 1X2 | Connector: | SC/UPC |
| Package way: | ABS | Operating Wavelength: | 1260～1650(nm) |
| Cable diamter: | 3.0/2.0mm | ||
| High Light: | 1x2 PLC فیبر نوری تقسیم کننده,1x2 فیبر PLC Splitter,Sc Upc Fiber Plc Splitter دستگاه جدا کننده فیبر,1x2 Fiber PLC Splitter,SC UPC Fiber PLC Splitter |
||
1260nm 2.0mm SC UPC 1x2 PLC فیبر نوری تقسیم کننده

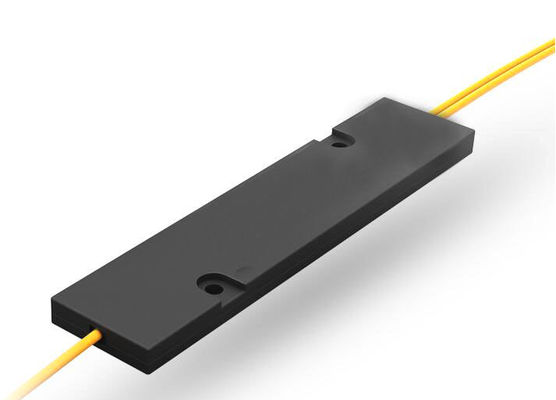

1x2 PLC فیبر نوری Splitter با اتصال SC / UPC، بسته ABS
توضیحات:

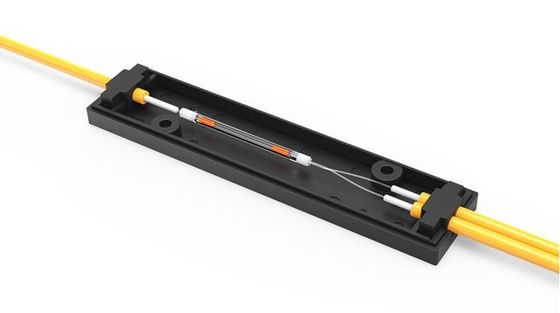

تقسیم کننده مدار امواج نوری مسطح (PLC) یک نوع دستگاه مدیریت قدرت نوری است که با استفاده از فناوری هدایت موج نوری سیلیس ساخته شده است.طیف گسترده ای از طول موج های عملیاتی و یکنواخت خوب کانال به کانال، و به طور گسترده ای در شبکه های PON برای تحقق تقسیم قدرت سیگنال نوری استفاده می شود. ما مجموعه ای کامل از محصولات تقسیم کننده 1xN و 2xN را ارائه می دهیم که برای برنامه های کاربردی خاص طراحی شده اند.تمام محصولات با الزامات GR-1209-CORE و GR-1221-CORE مطابقت دارند.
ویژگی ها:
■ کاهش کم از دست رفتن
■ PDL پایین
■ طراحی کامپکت
■ یکنواختی خوب از کانال به کانال
■ طول موج کار گسترده (1260nm-1650nm)
■ دمای کار گسترده (-40°C-85°C)
■ قابلیت اطمینان و ثبات بالا
درخواست ها
■ سیستم های FTTX ■ PON ■ پیوندهای CATV ■ توزیع سیگنال نوری
مشخصات
جدول 1 1 × N PLC Splitter
| پارامترها | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| طول موج عملیاتی (nm) | 1260 ¥ 1650 | ||||||
| نوع فیبر | G657A1 یا مشخص شده توسط مشتری | ||||||
| از دست دادن ورودی (dB) ((درجه P/S) | 3.8/40 | 7.1/73 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/242 |
| یکسانی از دست دادن (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 |
| از دست دادن وابسته به قطبی شدن ((dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| از دست دادن بازده (dB) (درجه P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| جهت گیری (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| از دست دادن وابسته به طول موج (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| ثبات دمایی (-40°C تا 85°C) ((dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| دمای کار (°C) | -40 ¢85 | ||||||
| دمای ذخیره (°C) | -40 ¢85 | ||||||
| ابعاد دستگاه (ملی متر) | 40×4×4 | 40×4×4 | 40×4×4 | 50×4×4 | 50×7×4 | 60×12×4 | N/A |
| ابعاد ماژول (ملی متر) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| ابعاد ماژول کوچک (ملی متر) | 50×7×4 | 50×7×4 | 50×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | N/A |
جدول 2 2 × N PLC Splitter
| پارامترها | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
| طول موج عملیاتی (nm) | 1260 ¥ 1650 | ||||||
| نوع فیبر | G657A1 یا مشخص شده توسط مشتری | ||||||
| از دست دادن ورودی (dB) ((درجه P/S) | 4.0 | 7.6 | 11.0 | 14.4 | 17.5 | 21.0 | 24.5 |
| یکسانی از دست دادن (dB) | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| از دست دادن وابسته به قطبی شدن ((dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 |
| از دست دادن بازده (dB) (درجه P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| جهت گیری (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| از دست دادن وابسته به طول موج (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ثبات دمایی (-40°C تا 85°C) ((dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| دمای کار (°C) | -40 ¢85 | ||||||
| دمای ذخیره (°C) | -40 ¢85 | ||||||
| ابعاد دستگاه (ملی متر) | 40×4×4 | 50×4×4 | 50×4×4 | 50×7×4 | 60×7×4 | N/A | N/A |
| ابعاد ماژول (ملی متر) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| ابعاد ماژول کوچک (ملی متر) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | N/A | N/A |
يادداشت:
1بدون وصل کننده مشخص شده
2. اضافه کردن یک 0.15dB اضافی از دست دادن در هر کانکتور.
