فیلتر فیبر نوری 1310nm WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310nm WDM CWDM DWDM,جدا کننده plc فیلتر WDM,فایبر نوری CWDM DWDM,plc splitter Filter WDM,Optic Fiber CWDM DWDM |
||

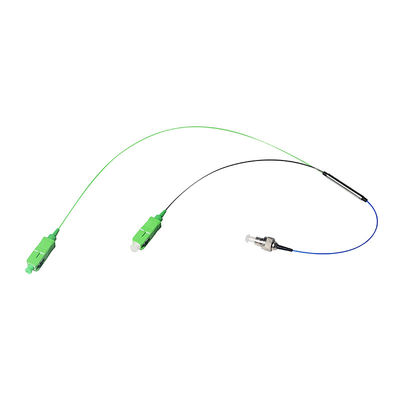

فیلتر اسپلیتر PLC فیبر نوری 1310 نانومتر WDM CWDM DWDM
مینی FWDM 1 ورودی 2 خروجی فیلتر اسپلیتر PLC فیبر نوری WDM برای 1310 1490 1550 نانومتر
کاربردها
نظارت بر سیستم
فرستنده ها و فیبر
تقویت کننده فیبر نوری
سیستم CATV
سیستم FTTH
ویژگی ها و مزایا:
محدوده طول موج وسیع
افت درج کم
ایزولاسیون کانال بالا
پایداری و قابلیت اطمینان بالا
مشخصات
|
پارامترها
|
واحد
|
مشخصات
|
||||
|
1
|
محدوده طول موج عملیاتی
|
نانومتر
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
فاصله کانال
|
---
|
20 نانومتر
|
100 گیگاهرتز
|
||
|
3
|
پهنای باند عبوری کانال (@-0.5dB bandwidth)
|
نانومتر
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
تعداد کانال
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
حداکثر موج دار شدن باند عبوری
|
دسی بل
|
<0.35
|
<0.4
|
||
|
6
|
حداکثر افت درج کانال
|
دسی بل
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
حداقل ایزولاسیون کانال مجاور
|
دسی بل
|
>30
|
>25
|
||
|
8
|
حداقل ایزولاسیون کانال غیر مجاور
|
دسی بل
|
>45
|
>35
|
||
|
9
|
حداقل ایزولاسیون کانال اکسپرس
|
|
>13
|
>12
|
||
|
10
|
حداقل بازگشت ضرر
|
دسی بل
|
≥45
|
|||
|
11
|
حداکثر PDL
|
دسی بل
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
حساسیت دمایی افت درج
|
دسی بل/℃
|
<0.005
|
|||
|
13
|
تغییر دمای طول موج
|
نانومتر/℃
|
<0.002
|
|||
|
14
|
حداکثر توان قابل تحمل
|
mW
|
300
|
|||
|
15
|
جهت پذیری
|
دسی بل
|
≥50
|
|||
|
16
|
محدوده دمای عملیاتی
|
℃
|
-40 تا +80
|
|||
|
17
|
محدوده دمای ذخیره سازی
|
℃
|
-40 تا +85
|
|||
|
18
|
ژاکت فیبر و طول فیبر
|
سانتی متر
|
سفارشی سازی
|
|||
|
19
|
ابعاد بسته بندی – 1
|
میلی متر
|
100 * 80 * 10 یا سفارشی سازی
|
|||
|
20
|
ابعاد بسته بندی – 2
|
میلی متر
|
سازگار با LGX
|
|||
|
21
|
ابعاد بسته بندی – 3
|
میلی متر
|
19” 1U Rack Mounted
|
|||
|
22
|
نوع کانکتور
|
--
|
SC/LC/FC یا سفارشی سازی
|
|||
|
23
|
نوع فیبر و رنگ ژاکت
|
|
G.652D / G.657 A1 (یا سفارشی سازی)
|
|||
-
