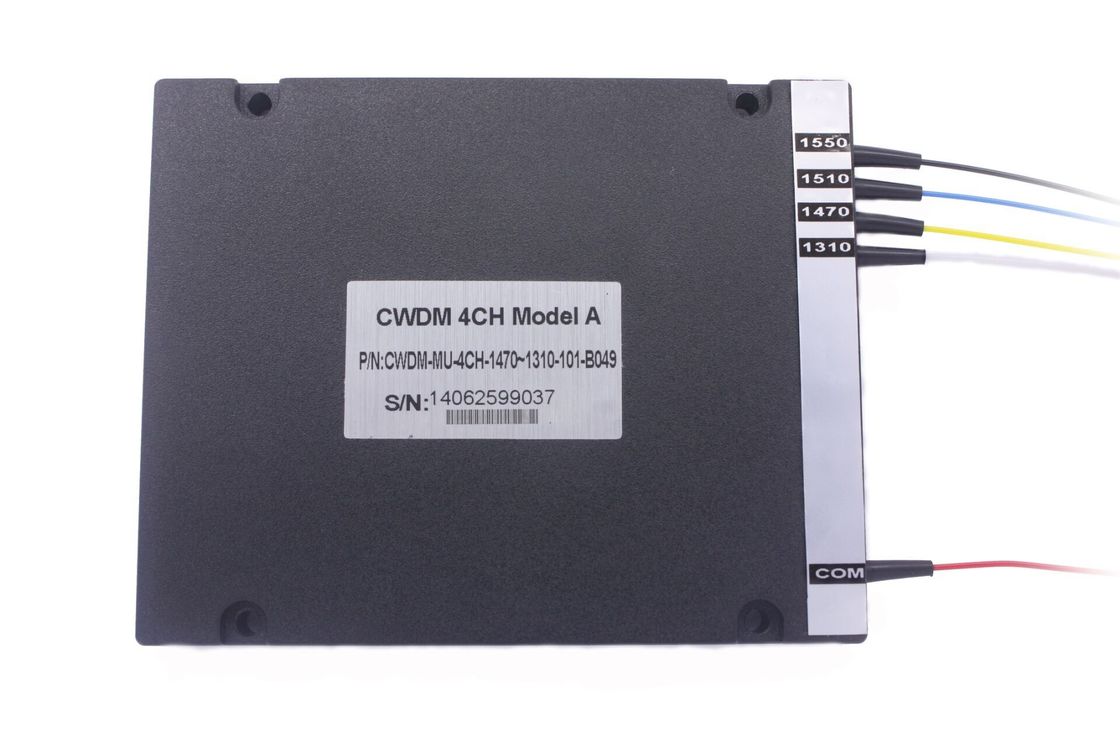

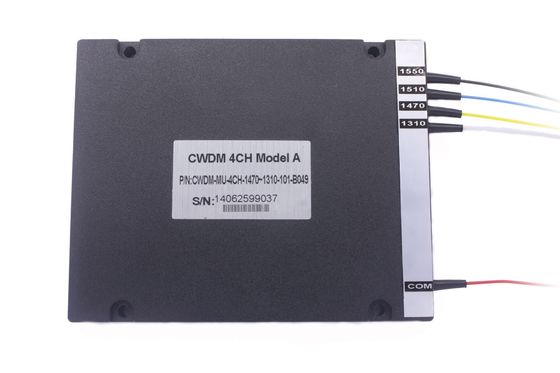

ماژول CWDM DWDM با تلفات کم درج 16 کاناله FC SC LC
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | ماژول CWDM DWDM,CWDM DWDM SC LC,CWDM DWDM FC,SC LC CWDM DWDM,FC CWDM DWDM |
||
ماژول CWDM DWDM با تلفات کم درج 16 کاناله FC SC LC

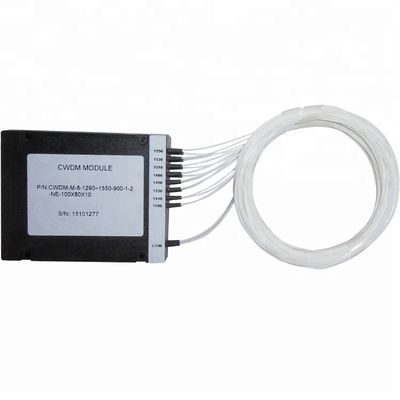

ماژول CWDM 4،8،16،18 کاناله، ارتباط دهنده فیبر نوری explay WDM
شرح
مالتی پلکسر تقسیم طول موج درشت (CWDM) از فناوری پوشش نازک و طراحی اختصاصی بسته بندی اپتیک میکرو پیوند فلزی بدون شار استفاده می کند. این دستگاه تلفات درج کم، جداسازی کانال بالا، باند عبور گسترده، حساسیت کم به دما و مسیر نوری بدون اپوکسی را فراهم می کند. محصولات CWDM Mux Demux ما تا 18 کانال مالتی پلکسینگ را بر روی یک فیبر واحد ارائه می دهند.
با توجه به تلفات درج کم مورد نیاز در شبکه های WDM، ما همچنین می توانیم “Skip Component” را در یک ماژول CWDM Mux/Demux برای کاهش IL به عنوان یک گزینه اضافه کنیم. انواع بسته بندی استاندارد CWDM Mux/Demux شامل: بسته بندی جعبه ABS، بسته بندی LGX و رک 19” 1U می باشد.
کاربردها
سیستم CWDM
شبکه های PON
پیوندهای CATV
ویژگی ها و مزایا:
جداسازی بالا
طراحی فشرده
تلفات درج کم، PDL کم
قابلیت اطمینان و پایداری بالا
یکنواختی خوب کانال به کانال
مشخصات:
| پارامتر | مقدار | |||||
| تعداد کانال ها | 2 | 4 | 8 | 16 | 18 | |
| طول موج مرکزی (نانومتر) | شبکه ITU-T | |||||
| پهنای باند (@0.5dB باند عبور) (نانومتر) | ITU-T ±6.5 | |||||
| باند عبور کانال (نانومتر) | 20 | |||||
| I.L (dB) | Typ. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAX. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| Ripple (dB) | ≤0.3 | |||||
| PDL (dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| جداسازی (dB) | کانال مجاور | ≥30 | ||||
| کانال غیر مجاور | ≥45 | |||||
| جهت پذیری (dB) | ≥50 | |||||
| R.L (dB) | ≥45 | |||||
| دمای عملیاتی (℃) | -5~+75 | |||||
| دمای ذخیره سازی (℃) | -40~85 | |||||
| توجه: 1. تمام داده های بالا شامل کانکتورها نمی شود 2. برای جزئیات بیشتر، لطفا با فروش ما تماس بگیرید |
||||||
-
