جزئیات محصول:
پرداخت:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| برجسته کردن: | کابل های پچ فیبر نوری SM 4.6mm,کابل های پچ فیبر نوری G657A1,کابل پچ نوری G657A1,G657A1 Fiber Optic Patch Cords,G657A1 optical patch cord |
||
کابل‌های پچ فیبر نوری G657A1 H Connector SC APC 4.6mm SM
ویژگی‌ها
* عملکرد بالا در IL و RL
* خاتمه‌ها و مونتاژهای کانکتور فیبر 4، 8، 12 و 24
* طراحی شده برای کاربردهای SM و MM با افت کم و افت استاندارد
* راه‌حل اقتصادی برای خاتمه‌دهی انبوه فیبر
* مناسب برای کاربرد MPO/MTP
* مطابق با دستورالعمل 200/95/EC (RoHS)
* کانکتور MPO مطابق با IEC-61754-7
کاربرد
عملکرد نوری:
|
تعداد کابل
|
12
|
24
|
||
|
مدل فیبر
|
G.657A1
|
|||
|
عضو استحکام
|
جنس
|
نخ آرامید
|
||
|
بافر محکم
|
جنس
|
PVC
|
||
|
قطر (±0.06) میلی‌متر
|
0.90
|
|||
|
ضخامت (±0.03) میلی‌متر
|
0.30
|
|||
|
غلاف بیرونی
|
جنس
|
TPU
|
||
|
رنگ
|
مشکی
|
|||
|
ضخامت (±0.1) میلی‌متر
|
0.8
|
1.2
|
||
|
قطر کابل (±0.2) میلی‌متر
|
6.2
|
8.5
|
||
|
وزن کابل (±5) کیلوگرم/کیلومتر
|
35
|
68
|
||
|
حداقل شعاع خمش
|
بدون کشش
|
10.0×Cable-Φ
|
||
|
تحت حداکثر کشش
|
20.0×Cable-Φ
|
|||
|
محدوده دما
(℃) |
نصب
|
-20~+60
|
||
|
حمل و نقل و انبارداری
|
-40~+70
|
|||
|
عملکرد
|
-40~+70
|
|||
|
نوع کانکتور
|
سطح عملکرد
|
مقاومت کششی
|
|||||
|
استاندارد
|
ویژه
|
||||||
|
کانکتور
|
حالت
|
سطح انتهایی
|
IL (db)
|
RL (db)
|
IL (db)
|
RL (db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥55
|
≤0.15
|
≥55
|
|||
|
APC
|
≤0.2
|
≥60
|
≤0.15
|
≥60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥60
|
≤0.35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥20
|
≤0.35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) تضمین منبع. تامین‌کنندگان بلندمدت کیفیت مواد اولیه را ثابت نگه می‌دارند. همه محصولات دارای گواهی ROHS هستند و الزامات سطح کیفیت صادرات را برآورده می‌کنند.
(2) تست کیفیت. 1；مواد اولیه تنها پس از گذراندن بازرسی IQC وارد خط تولید می‌شوند,
2；IPQC خط تولید را بازرسی می‌کند تا اطمینان حاصل شود که تولید الزامات کیفیت را برآورده می‌کند.
3；OQC عملکرد محصول را آزمایش می‌کند و بسته‌بندی را بازرسی می‌کند تا اطمینان حاصل شود که هر محصول الزامات کیفیت مشتری را برآورده می‌کند
(3) تست نوری. محصولات ما با استانداردهای IEC و ITU مطابقت دارند
(4) حداقل 30٪ تست نقطه‌ای توسط بخش تضمین کیفیت پس از اتمام محصولات.

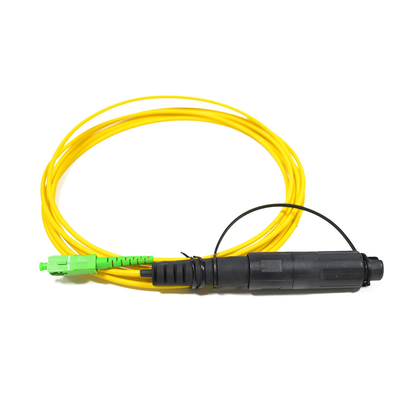

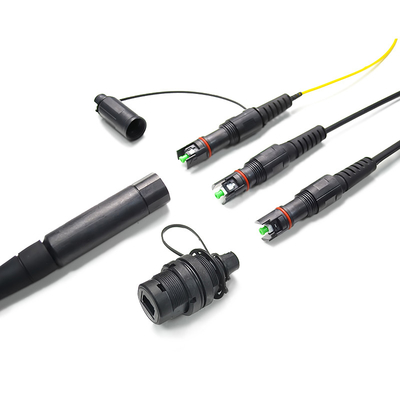

تصویر محصول
