جامپر فیبر نوری SC/UPC به SC/UPC شاخه ای 1310 نانومتر
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | جامپر نوری SC/UPC به SC/UPC,جامپر فیبر نوری 1310 نانومتر,جامپر نوری شاخه ای,1310nm fiber optic jumper,Bundle Branch optic jumper |
||
جامپر فیبر نوری SC/UPC به SC/UPC Bundle Branch 1310nm
1. ویژگی
1. افت بازگشت بالا
2. افت درج کم
3. پچ کورد RoHS، ISO9001 را پاس کرد
4. روکش LZSH یا PVC
5. فرول فیبر نوری نوع CCTC A
پچ کوردهای عمومی
2. کاربرد
1). اتاق های ارتباطی
2). FTTH (فیبر به خانه)
3). LAN (شبکه محلی)
4). FOS (سنسور فیبر نوری)
5). سیستم ارتباطات فیبر نوری
6). تجهیزات متصل و انتقال یافته فیبر نوری
7). آمادگی رزمی دفاعی
3. مشخصات
| نوع | استاندارد، اصلی |
| سبک | LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APC |
| فیبر |
تک حالته/چند حالته 50/125، 62.5/125 (چند حالته) OM2&OM1 50/125، 10G (چند حالته) OM3 |
| کابل |
سیمپلکس، دوبلکس Φ3.0mm، Φ2.0mm، Φ0.9mm PVC یا LSZH |
| روش پولیش | UPC,SPC,APC (8°& 6°) |
| افت درج |
≤ 0.1dB (برای اصلی تک حالته) ≤ 0.25dB (برای استاندارد تک حالته) ≤ 0.25dB (برای چند حالته) توسط JDS RM 3750 تست شده است |
|
افت بازگشت (تک حالته) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) توسط JDS RM3750 تست شده است |
| تکرارپذیری | ±0.1dB |
| دمای عملیاتی | -400C تا 850C |
|
الزامات هندسی (تک حالته) |
شعاع انتهای فرول 7mm ≤ R ≤ 12mm (برای APC) 10mm ≤ R ≤ 25mm (برای استاندارد) Apex Offset ≤ 30 μm (برای اصلی) Apex Offset ≤ 50 μm (برای استاندارد) Undercut -50nm ≤ U ≤ 50nm توسط DORC ZX-1 تست شده است |
4. مشخصات و عملکردنوع فیبر
| شماره کابل | چند حالته (پولیش PC/Flat) | پارامتر | ||
| استاندارد | افت کم | حداکثر افت درج | افت کم | حداکثر افت درج |
| <0.70 | <0.35db | <0.70dB | <0.35dB | افت بازگشت |
| >60dB | هیچکدام | دوام | ||
| 500 جفت شدن | دمای عملیاتی | |||
| -40C تا 80C | طول موج تست | |||
| 1310nm | 850nm | 5. | ||
لیست محصولاتبوت
| کانکتور | 0.9mm | شماره کابل | فرول | کانکتور | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 سیمپلکس |
دوبلکس چند فیبری روبان PC |
APC UPC 1M |
2M 3M4M 5M ......... سفارشی تضمین کیفیت: |
تضمین منبع. تامین کنندگان بلندمدت کیفیت مواد اولیه را پایدار نگه می دارند. همه محصولات دارای گواهی ROHS هستند و الزامات سطح کیفیت صادرات را برآورده می کنند.(2)
تست کیفیت. 1；مواد اولیه تنها پس از گذراندن بازرسی IQC وارد خط تولید می شوند,2；IPQC
خط تولید را بازرسی می کند تا اطمینان حاصل شود که تولید الزامات کیفیت را برآورده می کند.3；OQC عملکرد محصول را آزمایش می کند و بسته بندی را بازرسی می کند تا اطمینان حاصل شود که هر محصول الزامات کیفیت مشتری را برآورده می کند
(3)
تست نوری.محصولات ما با استانداردهای IEC و ITU مطابقت دارند (4) حداقل 30٪ تست نقطه ای توسط بخش تضمین کیفیت پس از اتمام محصولات.

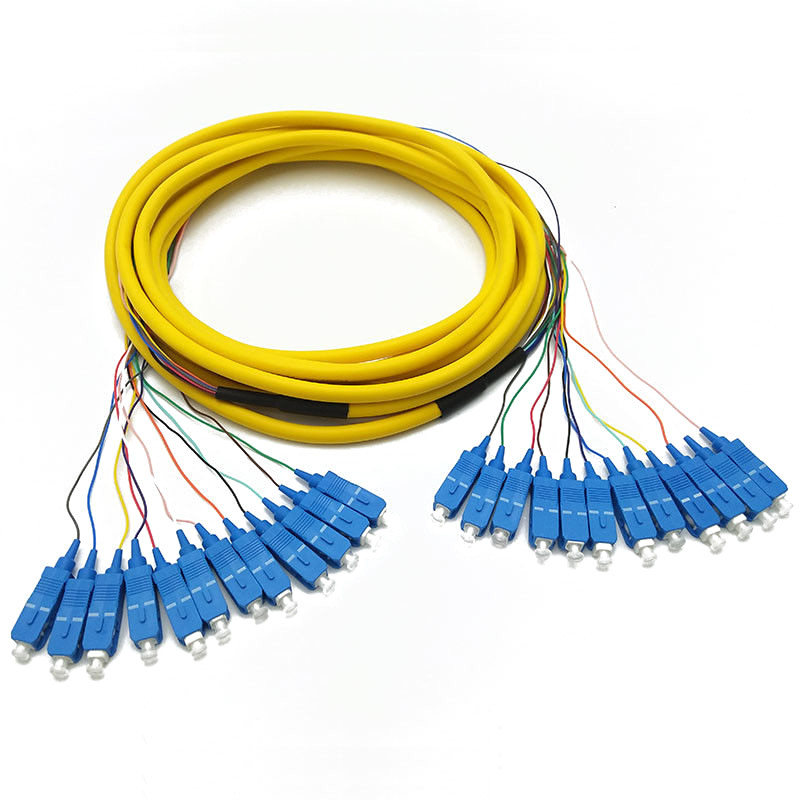

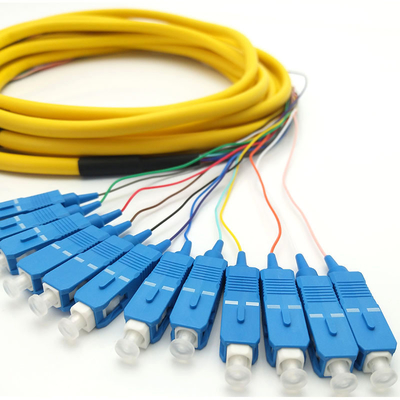

تصویر محصول:
تصویر کارخانه:
-
CLow Loss insertion,good quality!reliable supplier!
-
MThe product is highly cost effective,the company salesman have good service,professional!
-
QNice appearance,good packing,excellent!
