0.3 متر 12 هسته SM MM زن مرد MPO MTP حلقه بازگشت
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Fiber qty: | 8 /12 /24 core |
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Cable color: | Yellow / Orange / Auqa / Purple /Violet |
| High Light: | زن مرد MPO حلقه بازگشت,SM MM MTP حلقه بازگشت,0.3 متر 12 هسته حلقه بازگشت,SM MM MTP Loopback,0.3m 12 Core Loopback |
||

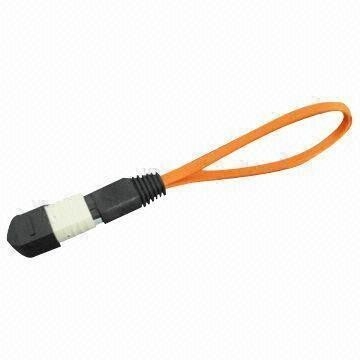

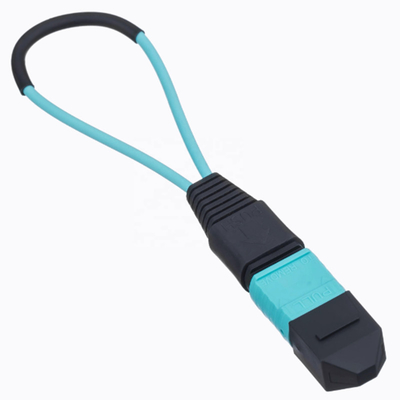

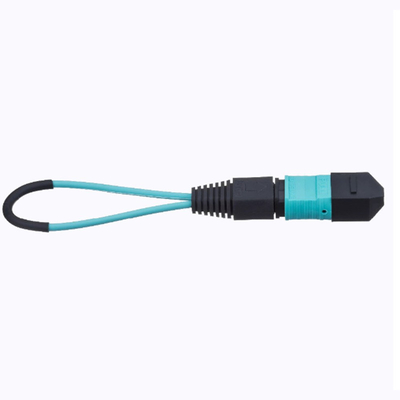

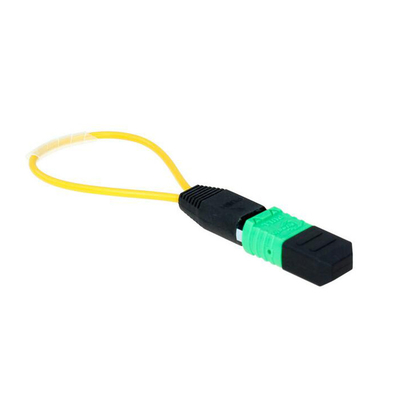

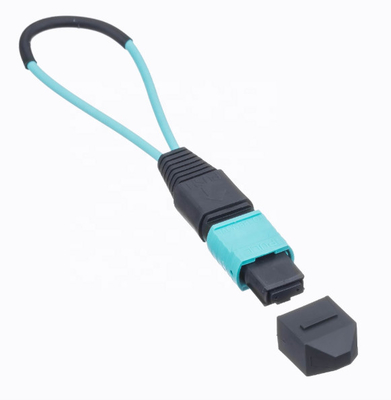

0.3 متر 12 هسته SM MM زنانه مردانه MPO MTP Loopback
Loopback MPO MTP فیبر نوری 24 هسته 12 هسته SM MM Loopback 0.3 متر کابل تک حالته چند حالته
Loopback MPO برای آزمایش بازگشت سیگنال در سیستم یا سیستم شبکه استفاده می شود. از طریق سیگنال بازگشتی، ناهنجاری های احتمالی مختلف در لینک شبکه را می توان تشخیص داد. این تشخیص به طور گسترده ای برای ارائه یک روش تشخیص موثر برای اطمینان از عادی بودن لینک شبکه استفاده می شود. شرکت Jiavan می تواند انواع مختلفی از دستگاه های حلقه، MPO دارای کابل فیبر نوری 0.9 میلی متری، 2.0 میلی متری، نوع پوسته و غیره را ارائه دهد، اما همچنین با توجه به نیاز مشتری تولید سفارشی
ویژگی ها:
- تک حالته چند حالته اختیاری
- دوشاخه PC/APC (زاویه 8 درجه) اختیاری
- شاخص پایداری عملکرد برای اتصال PIN PIN مناسب است
- تراز فیبر استاندارد و سفارشی سازی
-
نوع ساختار قفل اتصال دهنده دوشاخه
-
سیم کشی با چگالی بالا، سیستم مدیریت راحت
- مطابقت دقیق با استانداردهای Telcordia core و RoHS
Pin Assignmen
| پین | به | پین |
| 1 | به | 12 |
| 2 | به | 11 |
| 3 | به | 10 |
| 4 | به | 9 |
| 5 | به | 8 |
| 6 | به | 7 |
کاربرد:
- شبکه مخابراتی
- سیستم ارتباطی دقیق فیبر نوری
- بررسی حلقه کابل
مشخصات عملکرد کانکتور
| مدل | SM | MM |
| تعداد فیبر کانکتور | 8، 12، 24 هسته | |
| پولیش | PC، APC | |
| رنگ محفظه |
استاندارد (سبز) نخبه (زرد) |
استاندارد (بژ) نخبه (آکوآ) |
| نوع استاندارد تلفات درج | کمتر از 0.7dB | کمتر از 0.5dB |
| تلفات درج نوع Elite | کمتر از 0.35dB | کمتر از 0.3dB |
| تلفات بازگشتی | PC >50dB، APC>60dB | >30dB |
| دوام (500 جفت گیری) | کمتر از 0.2dB | |
| طول موج تست | 1310/1550 نانومتر | 850/1300 نانومتر |
مشخصات عملکرد کابل فیبر
| نوع فیبر | OS2، OM1، OM2، OM3، OM4 |
| تعداد فیبر | 8، 12، 24، 48، 72، 96، 144 هسته |
| قطر کابل | 3.0 میلی متر 5.5 میلی متر یا سفارشی |
| رنگ ژاکت | زرد، نارنجی، آبی، بنفش |
| جنس ژاکت | OFNR، OFNP، PVC، LSZH |
| مقاومت کششی | 500N |
| دمای عملیاتی | -20 تا 70 درجه سانتیگراد |
| دمای ذخیره سازی | -40 تا 75 درجه سانتیگراد |
اطلاعات بسته بندی:
| بسته بندی محصولات | |
| بسته بندی داخلی | 1 عدد در هر کیسه پلاستیکی |
| حداقل سفارش | 1 عدد |
| وزن 10 عدد | 0.2-3 کیلوگرم |
| بسته بندی بیرونی | جعبه کارتن |
-
