جزئیات محصول:
پرداخت:
|
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
|---|---|---|---|
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| برجسته کردن: | کابل پچ کورد MTP آکوآ,پچ کورد OM3 MTP,کابل آکوآ OM3 MTP,OM3 MTP Patch Cord,OM3 MTP Aqua Cable |
||

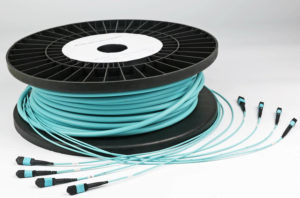

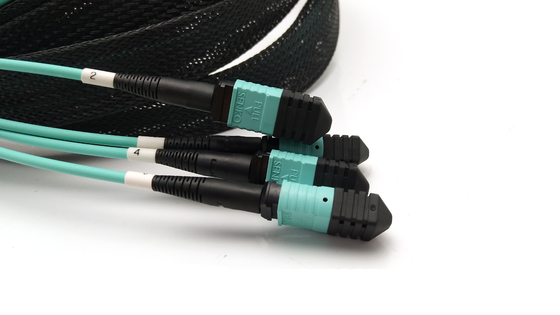

کابل پچ کورد 100G 72 فیبر OM3 MTP آکوآ

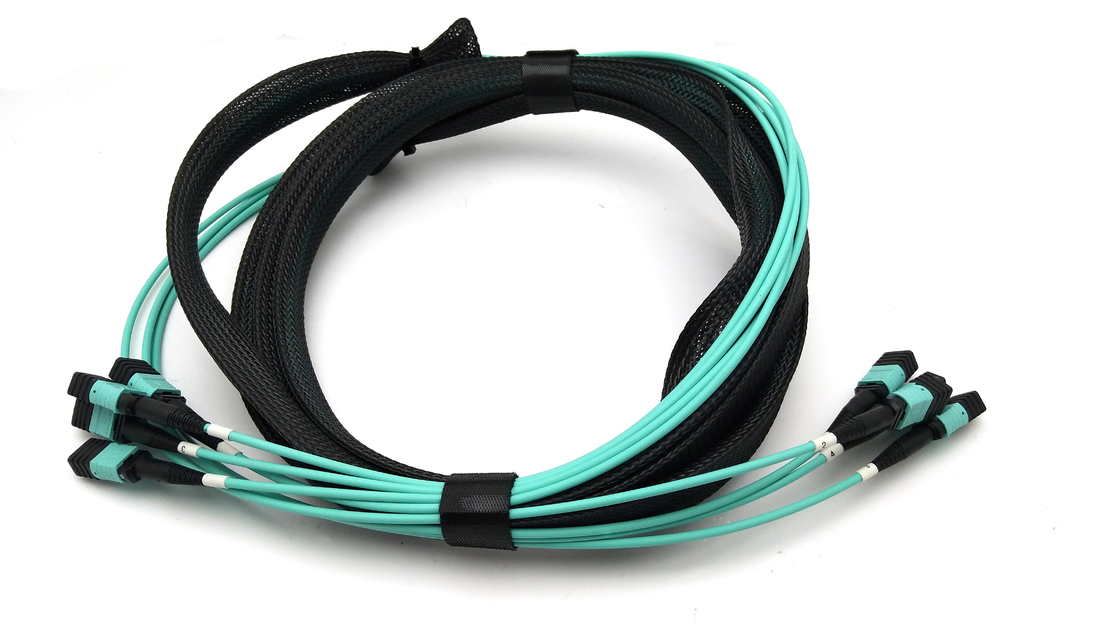

کابل تنه 48 فیبر 4 MPO به 4 MPO چند حالته OM3 MTP پچ کورد آکوآ
مجموعه کابل های فیبر MPO/MTP با کانکتور MPO/MTP در هر دو انتها خاتمه می یابند.
ویژگی ها:
عملکرد بالا در IL و RL
ترمینال ها و مجموعه های کانکتور فیبر 4، 8، 12 و 24
طراحی شده برای کاربردهای SM و MM با افت کم و افت استاندارد
راه حل اقتصادی برای خاتمه انبوه فیبر
مناسب برای کاربرد MPO/MTP
گزینه های کابل گرد مقاوم، کابل بیضی و روبان برهنه موجود است
محفظه های رنگی برای تمایز نوع فیبر، نوع پولیش و/یا درجه کانکتور موجود است
کاربردها:
MPO/MTP سیستم اتصال از پیش متصل فیبر نوری با چگالی بالا است که عموماً در سه ناحیه استفاده می شود.· کاربرد مرکز داده با محیط با چگالی بالا
· فیبر نوری به ساختمان
· کاربرد کانکتور داخلی در تجهیزات فیبر مانند Splitter,
·
40G / 100G SFP و SFPمشخصات:

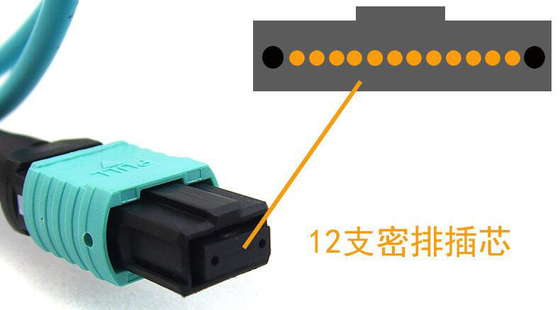

نوع کانکتور
| 12 فیبر یا 24 فیبر MPO/MTP (بدون پین) | پولیش |
| PC(MM); APC(SM) | رنگ محفظه |
| MM (بژ)، MM Elite (آکوآ)، SM (سبز)، SM Elite (زرد) | افت درج، معمولی (MTP/MPO) |
| ≤ 0.10 دسی بل | افت درج، حداکثر (MTP/MPO) |
| ≤ 0.3 دسی بل | افت بازگشت (MTP/MPO SM) |
| PC >55dB; APC> 60dB | دوام (500 جفت گیری) |
| < 0.2dB | عملکرد کابل فیبر |
| نوع فیبر | |
| OS2, OM1, OM2, OM3, OM4 OM5 | تعداد فیبر |
| 12,24,48,72,96,144 هسته | افت فیبر دسی بل (OS2) |
| ≤0.38 Max ≤0.34Typ(1310nm) ≤0.25 Max ≤0.19Typ(1550nm) | افت فیبر دسی بل (OM1) |
| ≤3.5 Max ≤2.7Typ(850nm) ≤1.5Max ≤1.2Typ(1300nm) | افت فیبر دسی بل (OM2) |
| ≤3.5 Max ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) | حداقل پهنای باند: Overfilled Launch[Mhz-km] |
| ≤3.5 Max ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) | حداقل پهنای باند: Overfilled Launch[Mhz-km] |
| ≤3.5 Max ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) | حداقل پهنای باند: Overfilled Launch[Mhz-km] |
| OM1 | ≥4700(850nm)≥ 4700(850nm)≥4700(850nm)≥ 4700(850nm)≥4700(850nm)≥4700(850nm)≥4700(850nm)≥ 4700(850nm)حداقل پهنای باند: پهنای باند مدال موثر لیزر [Mhz-km] |
| OM3 | |
| ≥4700(850nm)≥4700(850nm)قطر بیرونی | |
| 12 فیبر | :3.0 یا 5.5 میلی متر:3.0 یا 5.5 میلی متررنگ ژاکت بیرونی |
| OS2(زرد),OM2(نارنجی),OM3(آکوآ),OM4(بنفش یا آکوآ) | جنس ژاکت بیرونی |
| LSZH | ,OFNR,OFNRمقاومت کششی |
| >500N | دمای عملیاتی |
| -40 ~ +85°C | استانداردهای مرتبط: |
با استاندارد IEC 61754-7 و JIS C5982 مطابقت دارد
کابل کشی ساخت یافته طبق TIA-568-C
Parallel Optics
- Optical Internetworking Forum (OIF) Compliant
- Infiniband Compliant
Infiniband
- 10G Fiber Channel Compliant
- 40G و 100G IEEE 802.3
- QSFP
انتخاب قطبیت:
