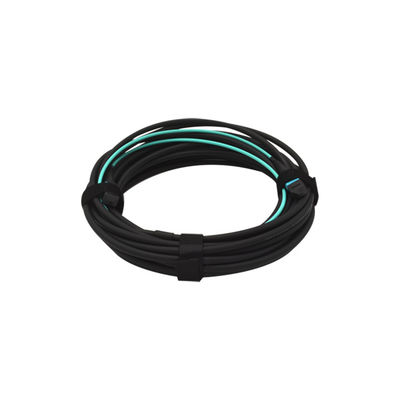

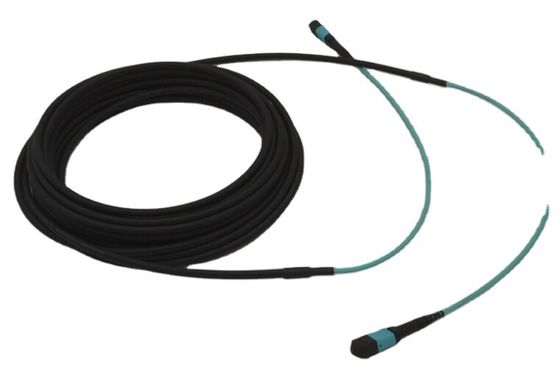

کابل بدنه دو پوسته 24 هسته ای MPO MTP OM4 5.5MM با دم 30 سانتی متر
| Product Name:: | کابل تنه دو غلاف 24core MPO / MTP OM4 5.5MM | Singlemode Fiber:: | G652D G657A1 G657A2 |
| Multi-mode Fiber:: | OM1 OM2 OM3 OM4 | Outer jacket material:: | LSZH ، OFNP ، OFNR |
| Outer diameter:: | 5.5 میلی متر | Compliant:: | - سازگار با کانال فیبر 10G - 40G و 100G IEEE 802.3 - QSF |
| High Light: | کابل صندوق عقب 5.5 میلی متر,کابل ترانک OM4,کابل صندوق عقب 24core |
||
MPO / MTP زیاد است تراکم سیستم فیبر نوری از قبل اتصال که به طور کلی در سه منطقه استفاده می شود.
· برنامه مرکز داده با محیط چگالی بالا
· فیبر نوری ساختمان
· کاربرد اتصال داخلی در تجهیزات فیبر مانند Splitter ،
40G / 100G SFP و SFP .
امکانات
* عملکرد بالا در IL & RL
* 4،8،12 و 24 خاتمه اتصال و اتصالات فیبر
* برای کم مصرف و کم مصرف استاندارد SM و MM طراحی شده است
* راه حل اقتصادی برای خاتمه انبوه فیبر
* مناسب برای برنامه MPO / MTP
* کابل گرد ناهموار ، کابل بیضی و نوار لخت در دسترس است
* محفظه های کدگذاری رنگی برای تمایز نوع الیاف ، نوع پولیش و / یا درجه اتصال
استانداردهای مرتبط:
* مطابق با استاندارد IEC 61754-7 و JIS C5982 است
* کابل کشی ساخت یافته در هر TIA-568-C
* اپتیک موازی
- تالار گفتگوی اینترنت نوری (OIF) سازگار
- سازگار با Infiniband
* بی نهایت
- سازگار با کانال فیبر 10G
- 40G و 100G IEEE 802.3
- QSFP
عملکرد اتصال - MTP
| نوع اتصال | 12 فیبر یا 24 فیبر MPO / MTP (بدون سنجاق) |
| لهستانی | PC (MM) ؛APC (SM) |
| رنگ مسکن | MM (بژ) ، MM Elite (Aqua) ، SM (سبز) ، SM Elite (زرد) |
| از دست دادن درج ، معمول (MTP / MPO) | 10 0.10 دسی بل |
| حداکثر افت درج(MTP / MPO) | 3 0.3 دسی بل |
| ضرر بازگشت (MTP / MPO SM) | رایانه> 55dB؛APC> 60dB |
| از دست دادن درج ، معمول (LC / SC) | 10 0.10 دسی بل |
| حداکثر افت درج(LC / SC) | 3 0.3 دسی بل |
| ضرر بازگشت (LC / SC SM) | رایانه> 55dB؛APC> 65dB |
| دوام (500 جفت گیری) | <0.2dB |
عملکرد کابل فیبر
| نوع فیبر | OS2 ، OM1 ، OM2 ، OM3 ، OM4 |
| تعداد فیبر | 12،24،48،72،96،144 هسته |
| میرایی فیبر dB (OS2) | .0.38 حداکثر ≤0.34 نوع (1310 نانومتر) .20.25 حداکثر ≤ 0.19 نوع (1550 نانومتر) |
| میرایی فیبر dB (OM1) | .53.5 حداکثر ≤2.7 نوع (850 نانومتر) ≤1.5 حداکثر ≤1.2 نوع (1300 نانومتر) |
| میرایی فیبر dB (OM2) | .53.5 حداکثر ≤2.7 نوع (850 نانومتر) ≤1.5 حداکثر ≤0.9 نوع (1300 نانومتر) |
| میرایی فیبر dB (OM3) | .53.5 حداکثر ≤2.7 نوع (850 نانومتر) ≤1.5 حداکثر ≤0.9 نوع (1300 نانومتر) |
| میرایی فیبر dB (OM4) | .53.5 حداکثر ≤2.7 نوع (850 نانومتر) ≤1.5 حداکثر ≤0.9 نوع (1300 نانومتر) |
|
حداقل پهنای باند: پرتاب بیش از حد پرش [Mhz-km] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| پهنای باند پهنای باند: پهنای باند مود موثر لیزری [Mhz-km] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
| قطر خارجی | 12 فیبر:3.0 یا 5.5 میلی متر24 فایبر:3.0 یا 5.5 میلی متر |
| ژاکت بیرونی رنگ | OS2 (زرد) ، OM2 (نارنجی) ، OM3 (Aqua) ، OM4 (بنفش یا Aqua) |
| مواد ژاکت بیرونی | LSZH،OFNP،OFNR |
| مقاومت کششی | > 500N |
| دمای کار | -40 ~ + 85 درجه سانتیگراد |
-
