جزئیات محصول:
پرداخت:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

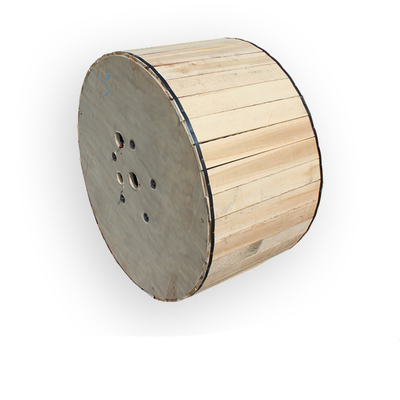

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | گواهی: | ISO9001/CE/ROHS |
| برجسته کردن: | کابل های فیبر نوری ADSS,کابل های فیبر نوری ADSS,کابل های فیبر نوری ADSS,ADSS Fiber Optical Cables,ADSS Fiber Optic Cables |
||

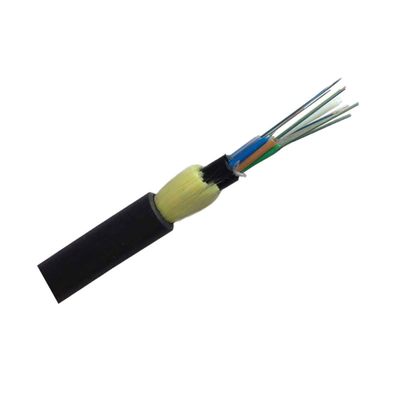

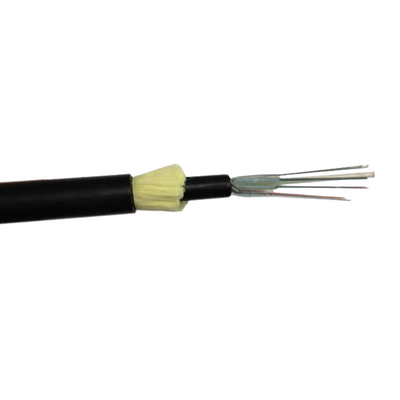

کابل بیرونی لوله باز مرکزی غیر فلزی ADSS کابل فیبر نوری LSZH جاکت SM G652D
توضیحات:
تمام دی الکتریک خود پشتیبانی فیبر نوری کابل ADSS است لوله گشاده رشته. 200um یا 250um فیبر های برهنه، هستنددر یک لوله گشاده ساخته شده از پلاستیک های با ماژول بالا قرار داده شده است. لوله ها با پر کردن مقاوم در برابر آب پر شده انداین لوله ها (و پرکننده ها) در اطراف FRP (Fiber Reinforced Plastic) به عنوان یک مرکز غیر فلزی قرار دارند.عضو قدرت به یک هسته کابل جمع و جور و دایره ای.
بعد از اینکه هسته کابل با ترکیب پر کردن پر شده است.پوشانده شده با پوشش داخلی نازک PE (پولی اتیلن) پس از پوشش لایه ای از نخ های آرامید بر روی قسمت داخلیپوشش به عنوان عضو قدرت، کابل با پوشش بیرونی PE یا AT (ضد ردیابی) تکمیل می شود.
ویژگی ها:
1ساختار غیر فلزی عایق خوب و مقاومت در برابر برق را فراهم می کند.
2. طراحی مناسب، کنترل دقیق برای طول بیش از حد فیبر و فرآیند جدا از stranding انجام کابل
خواص مکانیکی و زیست محیطی عالی.
3-توانايي ضد الکترومغناطيسي
4استفاده از نخ آریام با شدت بالا به عنوان جزء ضد کشش، قوی، سبک و قطر کابل کوچک، مناسب
برای شرایط مختلف آب و هوایی و مدت زمان نصب.
5حفاظت از پوشش خارجی AT (ضد ردیاب) ، توانایی قوی ضد خوردگی الکتریکی.
کاربرد:
1- ارتباطات دور دراز، LAN در منطقه ولتاژ بالا یا دسترسی به شبکه مخابراتی؛
2. براي سيستم انتقال قدرت، مناطق رعد و برق و عدم توجه الکترومغناطيسي بالا
ورق اطلاعات:
| مرجع قطر بیرونی در میلی متر | وزن مرجع در کیلوگرم |
مرجع: حداکثر فشار کاری KN |
حداکثر ولتاژ کاری مجاز KN |
قدرت شکستن KN |
CSA عضو مقاومت mm2 | ماژول انعطاف پذیری KN/mm2 | ضریب گسترش حرارتی ×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
ویژگی:
1. می تواند بدون قطع برق نصب شود
2. عملکرد AT عالی. حداکثر محرک در نقطه عملیاتی پوشش AT می تواند 25KV را به دست آورد
3وزن سبک و قطر کوچک کاهش بار ناشی از یخ و باد و بار بر برج ها و پشتپایان.
4. طول کشش بزرگ و بزرگترین کشش بیش از 1000 متر است
5عملکرد خوب مقاومت کششی و گرما
6. طول عمر طراحی بیش از 30 سال است

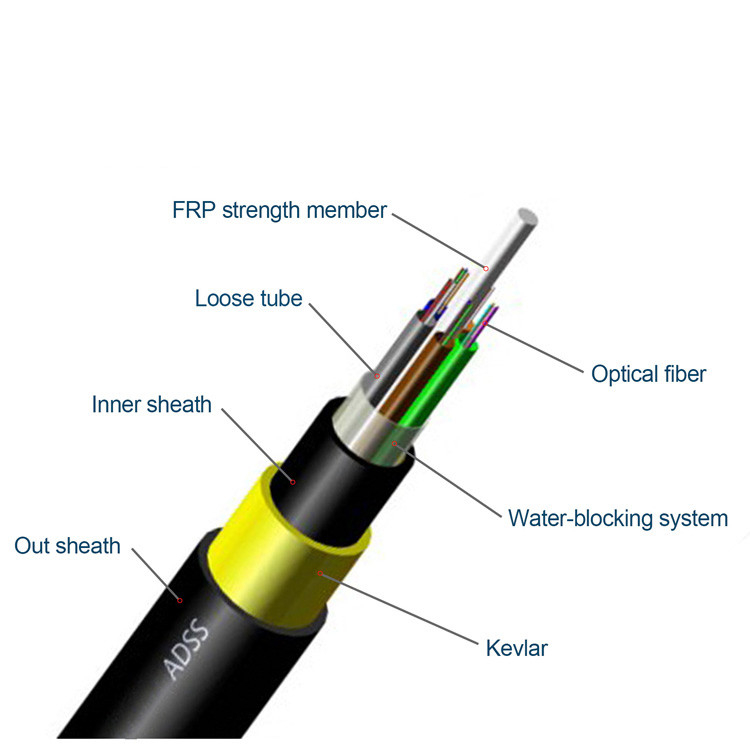

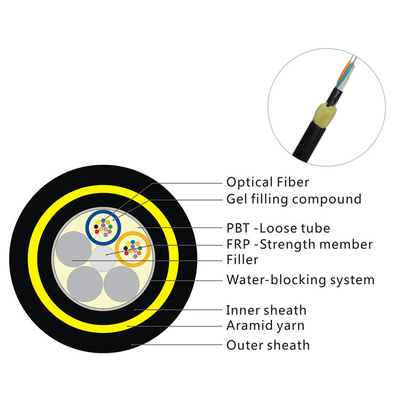

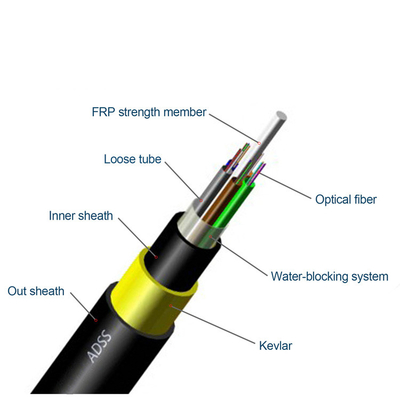

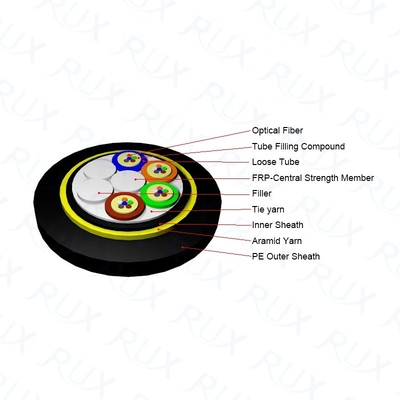

ساختار
ADSSيه لوله گير کردهفیبر ها در یک لوله گشاده ساخته شده از پلاستیک های با ماژول بالا قرار می گیرند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.
لوله ها (و پرکننده ها) در اطراف FRP گیر کرده اند(فایبر تقویت شده پلاستیکی) ، به عنوان یک عضو قدرت مرکزی غیر فلزی در یک هسته کابل فشرده و دایره ای. پس از پر شدن هسته کابل با ترکیب پر کردن،با یک پوشش داخلی نازک پلی اتیلن (PE) پوشانده شده استپس از استفاده از دو لایه از نخ های آرامید در دو جهت بر روی پوشش داخلی به عنوان عنصر قدرت، کابل با پوشش بیرونی PE یا AT (ضد ردیابی) تکمیل می شود.
