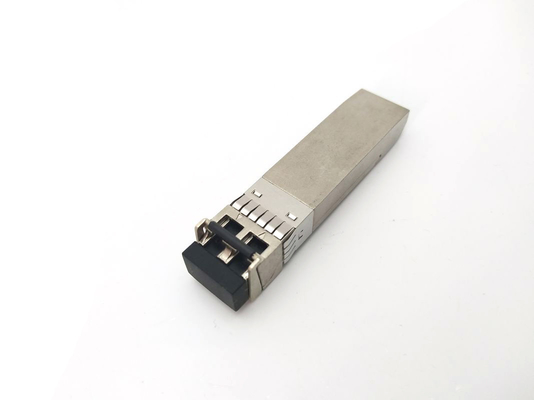

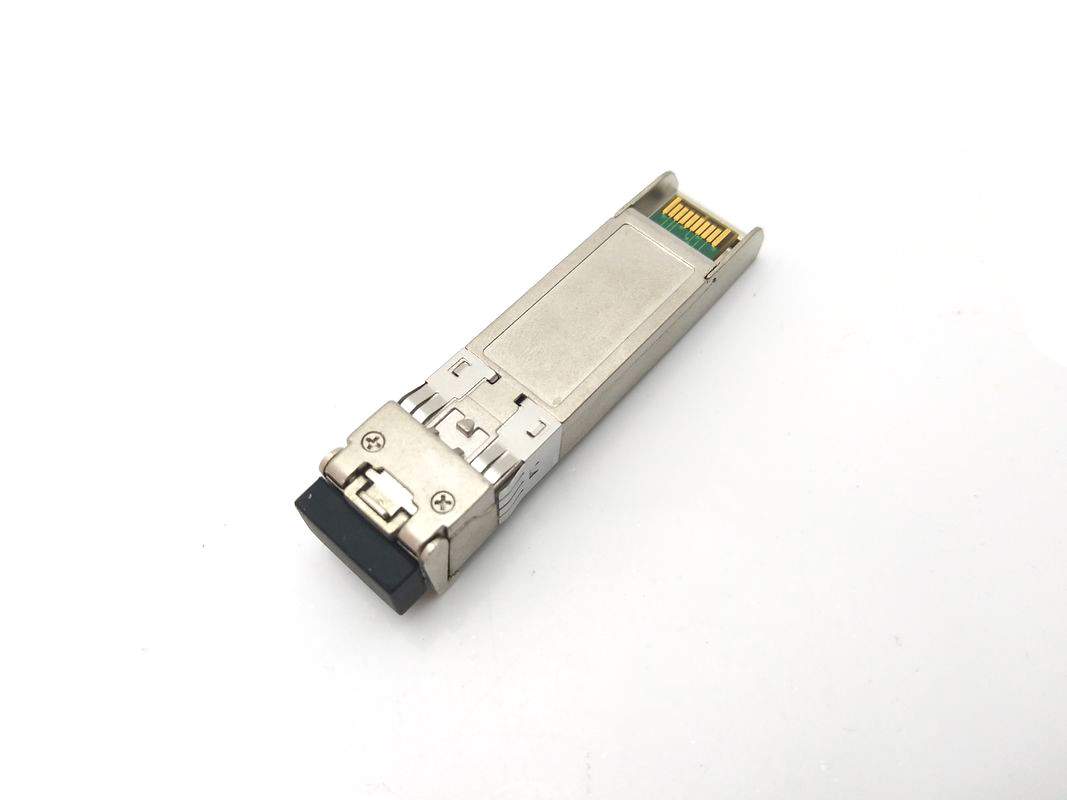

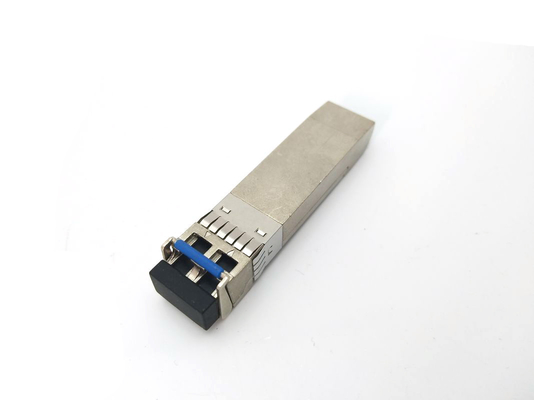

فرستنده و گيرنده نوری SFP با حالت تکگانه، دوپلکس LC، 1310 نانومتر، 10 گیگابیت بر ثانیه
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | فرستنده و گيرنده نوری SFP 10GBASE LR LW,فرستنده و گيرنده 10GBASE LR LW,فرستنده و گيرنده نوری 10 گیگابیت بر ثانیه,10GBASE LR LW Transceiver,10Gb/S Optical Transceiver |
||
فرستنده و گیرنده نوری SFP با حالت تکگانه LC Duplex 10 گیگابیت بر ثانیه 1310 نانومتر
فرستنده و گیرنده SFP+ 10 گیگابیت بر ثانیه 10 کیلومتر، قابل اتصال داغ، Duplex LC، +3.3 ولت، 1310 نانومتر DFB-LD، حالت تکگانه
ویژگیها:
- پشتیبانی از نرخ بیت 9.95 تا 11.3 گیگابیت بر ثانیه
- قابل اتصال داغ
- کانکتور LC Duplex
- فرستنده 1310 نانومتر DFB، آشکارساز نوری PIN
- پیوندهای SMF تا 10 کیلومتر
- رابط 2 سیمه برای مشخصات مدیریت مطابق با رابط نظارت تشخیصی دیجیتال SFF 8472
- منبع تغذیه: +3.3 ولت
- مصرف برق<1.5 وات
- محدوده دما: 0 تا 70 درجه سانتیگراد
- مطابق با RoHS
کاربردها:
- 10GBASE-LR/LW اترنت
- SONET OC-192 / SDH
- 10G کانال فیبر
توضیحات:
SFP+ 10G LR یک ماژول فرستنده و گیرنده نوری 10 گیگابیت بر ثانیه بسیار فشرده برای کاربردهای ارتباط نوری سریال با سرعت 10 گیگابیت بر ثانیه است. SFP یک جریان داده الکتریکی سریال 10 گیگابیت بر ثانیه را به سیگنال خروجی نوری 10 گیگابیت بر ثانیه و یک سیگنال ورودی نوری 10 گیگابیت بر ثانیه را به جریانهای داده الکتریکی سریال 10 گیگابیت بر ثانیه تبدیل میکند. رابط الکتریکی 10 گیگابیت بر ثانیه با سرعت بالا کاملاً با مشخصات SFI مطابقت دارد.
فرستنده DFB 1310 نانومتر با کارایی بالا و گیرنده PIN با حساسیت بالا، عملکرد برتری را برای برنامههای اترنت در پیوندهای تا 10 کیلومتر ارائه میدهد.
ماژول SFP+ با SFF-8431، SFF-8432 و IEEE 802.3ae 10GBASE-LR مطابقت دارد. عملکردهای تشخیصی دیجیتال از طریق یک رابط سریال 2 سیمه، همانطور که در SFF-8472 مشخص شده است، در دسترس هستند.
فاکتور فرم کاملاً مطابق با SFP، قابلیت اتصال داغ، ارتقاء آسان پورت نوری و انتشار EMI کم را فراهم میکند.
حداکثر رتبهبندیهای مطلق
| پارامتر | نماد | حداقل. | معمولی | حداکثر. | واحد |
| دمای ذخیرهسازی | TS | -40 | +85 | °C | |
| دمای عملکرد کیس | TA | 0 | 70 | °C | |
| حداکثر ولتاژ تغذیه | Vcc | -0.5 | 4 | V | |
| رطوبت نسبی | RH | 0 | 85 | % |
مشخصات الکتریکی (TOP = 0 تا 70 درجه سانتیگراد، VCC = 3.135 تا 3.465 ولت)
| پارامتر | نماد | حداقل. | معمولی | حداکثر. | واحد | توجه |
| ولتاژ تغذیه | Vcc | 3.135 | 3.465 | V | ||
| جریان تغذیه | Icc | 430 | mA | |||
| مصرف برق | P | 1.5 | W | |||
| بخش فرستنده: | ||||||
| امپدانس دیفرانسیل ورودی | Rin | 100 | Ω | 1 | ||
| تحمل ولتاژ DC تکسر ورودی Tx (مرجع VeeT) | V | -0.3 | 4 | V | ||
| نوسان ولتاژ ورودی دیفرانسیل | Vin,pp | 180 | 700 | mV | 2 | |
| ولتاژ غیرفعال کردن انتقال | VD | 2 | Vcc | V | 3 | |
| ولتاژ فعال کردن انتقال | VEN | Vee | Vee+0.8 | V | ||
| بخش گیرنده: | ||||||
| تحمل ولتاژ خروجی تکسر | V | -0.3 | 4 | V | ||
| ولتاژ دیفرانسیل خروجی Rx | Vo | 300 | 850 | mV | ||
| زمان افزایش و کاهش خروجی Rx | Tr/Tf | 30 | ps | 4 | ||
| خطای LOS | Vخطای LOS | 2 | VccHOST | V | 5 | |
| LOS نرمال | VLOS norm | Vee | Vee+0.8 | V | 5 | |
توجه:
1. مستقیماً به پینهای ورودی داده TX متصل میشود. اتصال AC از پینها به IC درایور لیزر.
2. طبق SFF-8431 Rev 3.0
3. در 100 اهم خاتمه دیفرانسیل.
4. 20% تا 80%
5. LOS یک خروجی کلکتور باز است. باید با 4.7k – 10kΩ روی برد میزبان کشیده شود. عملکرد عادی منطق 0 است. از دست دادن سیگنال منطق 1 است. حداکثر ولتاژ pull-up 5.5 ولت است.
پارامترهای نوری (TOP = 0 تا 70°C, VCC = 3.135 تا 3.465 ولت)
| پارامتر | نماد | حداقل. | معمولی | حداکثر. | واحد | توجه |
| بخش فرستنده: | ||||||
| طول موج مرکزی | λt | 1290 | 1310 | 1330 | nm | |
| عرض طیفی | △λ | 1 | nm | |||
| توان نوری متوسط | Pavg | -8.2 | 0.5 | dBm | 1 | |
| توان نوری OMA | Poma | -5.2 | dBm | |||
| توان خاموش لیزر | Poff | -30 | dBm | |||
| نسبت انقراض | ER | 3.5 | dB | |||
| افت پراکندگی فرستنده | TDP | 3.2 | dB | 2 | ||
| نویز شدت نسبی | Rin | -128 | dB/Hz | 3 | ||
| تحمل بازگشت نوری | 20 | dB | ||||
| بخش گیرنده: | ||||||
| طول موج مرکزی | λr | 1260 | 1355 | nm | ||
| حساسیت گیرنده | Sen | -14.5 | dBm | 4 | ||
| حساسیت تحت فشار (OMA) | SenST | -10.3 | dBm | 4 | ||
| Los Assert | LOSA | -25 | - | dBm | ||
| Los Dessert | LOSD | -15 | dBm | |||
| هیسترزیس Los | LOSH | 0.5 | dB | |||
| اضافه بار | Sat | 0 | dBm | 5 | ||
| بازتاب گیرنده | Rrx | -12 | dB | |||
توجه:
1. ارقام توان متوسط فقط برای اطلاع هستند، طبق IEEE802.3ae.
2. رقم TWDP مستلزم آن است که برد میزبان با SFF-8431 مطابقت داشته باشد. TWDP با استفاده از کد Matlab ارائه شده در بند 68.6.6.2 از IEEE802.3ae محاسبه میشود.
3. بازتاب 12dB.
4. شرایط آزمایشهای گیرنده تحت فشار طبق IEEE802.3ae. آزمایش CSRS مستلزم آن است که برد میزبان با SFF-8431 مطابقت داشته باشد.
5. اضافه بار گیرنده در OMA و تحت بدترین شرایط جامع تحت فشار مشخص شده است.
ابعاد مکانیکی:
-
